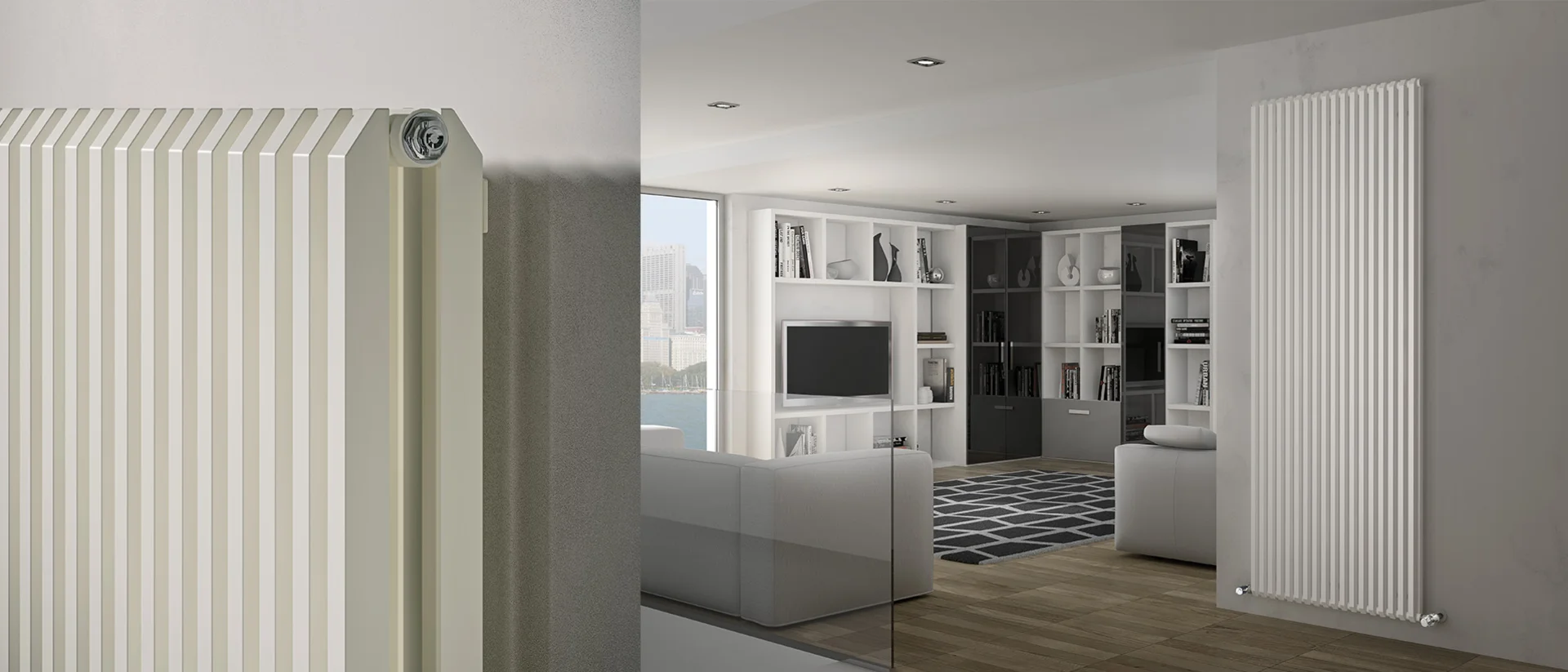

Sax V

Top-Raumheizkörper, vertikal

Der geradlinige Raumwärmer mit hoher Wärmeleistung.

Sax - der leistungstarke Raumwärmer mit geradlinigen, rechteckigen Struktur für die moderne Innenarchitektur.

Die Positionierung der Rechteckrohre vor und hinter den Sammelrohren ergibt ein harmonisches, ausgewogenes Gesamtbild, insbesondere durch die Schrägstellung der Enden der Rechteckrohre am Kopf und am Fuß des Heizkörpers.


Sax gibt es
• in 1- und 2-reihiger Ausführung,
• horizontal und vertikal,
• mit vielen Anschlussmöglichkeiten.

Die einzigartigen Produktvorteile

Horizontal oder vertikal möglich

viele Baugrößen (12+)

weitere Anschlüsse verfügbar

Optimal für hohe hygienische Anforderungen | pflegefreundliche Reinigung

Technische Daten

Achtung: Mögliche Baugrößen (Bauhöhe x Baulänge x Bautiefe) siehe technische Preisliste.

Bauhöhen (mm) mögliche Baugrößen (Bauhöhe x Baulänge x Bautiefe) siehe technische Preisliste.

500, 680, 900, 1500, 1800, 2000

Baulängen / Baubreiten (mm) mögliche Baugrößen (Bauhöhe x Baulänge x Bautiefe) siehe technische Preisliste.

320, 400, 480, 560, 640, 720, 800, 880, 960, 1040, 1120, 1200, 1280, 1360, 1440, 1520, 1600

Bautiefen (mm) mögliche Baugrößen (Bauhöhe x Baulänge x Bautiefe) siehe technische Preisliste.

54, 77

Anschlussposition mögliche Baugrößen (Bauhöhe x Baulänge x Bautiefe) siehe technische Preisliste.

Mittenanschluss, links und rechts seitlich, oben und unten

Wärmeleistung DIN EN 442

234 Watt - 6400 Watt

Betriebsart mögliche Baugrößen (Bauhöhe x Baulänge x Bautiefe) siehe technische Preisliste.

Zentralheizung

Ausrichtung mögliche Baugrößen (Bauhöhe x Baulänge x Bautiefe) siehe technische Preisliste.

Vertikal

Zubehör (Nicht Lieferumfang) mögliche Baugrößen (Bauhöhe x Baulänge x Bautiefe) siehe technische Preisliste.

Befestigungen, M-Ventil Purline, M-Ventil Softline, Thermostatkopf Puro

Farben mögliche Baugrößen (Bauhöhe x Baulänge x Bautiefe) siehe technische Preisliste.

02 Perlweiß RAL1013 03 Manhattan brillant 16 Weißperlmetallic 18 Schwarzperlmetallic 67 Moosgrün matt RAL 6005 1B Tabakbraun matt 1C Hellelfenbein perlmatt 1P Nordseeblau perlmatt + 40 weitere anzeigen 2C Braunbeige perlmatt 2D Steinbeige perlmatt 69 Violettblau matt RAL 5000 30 Schwarzperlmatt 49 Melonengelb matt RAL 1028 3P Eisblau samtmatt 4D Mittelgrau perlmatt 4P Taubenblau samtmatt 5K Alt Bronzeperlmetallic 6C Nachtblau perlmatt 6K Platinum metallic 7D Tomatenrot matt 7K Gun Graphitmetallic 8N Lichtgrau samtmatt 9N Agave samtmatt 71 Bordeauxviolett matt RAL 4004 BR Dkl.-braun RAL 8017 2V Salbeigrün matt RAL 6021 68 Beige matt RAL 1001 1V Pastellblau matt RAL 5024 05 Feuerrot RAL 300 7F Reinweiß matt RAL 9010 GP Aluperlmetallic K1 Schwarz samtmatt L3 Titangraumetallic RAL 9023 65 Blaulila matt RAL 4005 SC Schwarz RAL 9005 brillant SM Silbermetallic SW/01 Weiß 9016 brillant 22 Rubinrot matt RAL 3003 Y4 Sand perlmatt YA Samtmetallicgraphit RW Reinweiß RAL 9010 64 Reinorange matt RAL 2004 3V Graubeige matt RAL 1019 4V Ockergelb matt RAL 1024 5V Beigerot matt RAL 3012 9U Kupferbraun matt RAL 8004 6V Anthrazitgrau matt RAL 7016

Design mögliche Baugrößen (Bauhöhe x Baulänge x Bautiefe) siehe technische Preisliste.

Puristisch, Eckig

Vorteile mögliche Baugrößen (Bauhöhe x Baulänge x Bautiefe) siehe technische Preisliste.

riesige Auswahl Baugrößen, stabile transportsichere Karton-Verpackung

Downloads & Dokumente

Preislistenseite
Farbpalette
Montageanleitung Sax 1-reihig
Montageanleitung Sax 2-reihig
Ausschreibungstext
